現場用写真管理撮影手順（例）

写真管理については工区別、施工日別、施工班別等の定めはありません。あくまでも参考例として御使用ください。

鉄筋溶接継手工法写真管理撮影例（①溶接継手現場施工編）

鉄筋溶接継手施工時の写真管理（例）を以下に記載します。

順番	電板配入例	説明
①	鉄筋溶接継手工法溶接施工前鉄筋端面処理状況 ○○工区△△箇所 D-○○＋D-○○	工場出荷での端面を基本としているが錆、泥、ペースト除去を行なっている写真を撮影すれば尚良い
②	鉄筋溶接継手工法溶接施工前治具取付状況	溶接個所が判るよう風景を入れて撮影。溶接施工前で治具をセットした写真を撮影。
③	ルート間隔確認	溶接前の治具固定した写真。ルートゲージを使用して撮影する。
④	ルート間隔確認	ルートゲージ等を使用したアップ写真
⑤	溶接状況	溶接作業中を撮影。無風時でも突然の風を考慮して風除け等を使用する。
⑥	溶接完了	溶接治具を外した後に全体が判るよう撮影。
⑦	裏当て材　色別確認	確認プレートか裏当て材を使用して裏面より焼色確認の写真を撮影する。

品質管理例、写真管理（例）を以下に記載します。

参考文献
建築工事標準仕様書・同解説 JASS５鉄筋コンクリート工事 2018
日本鉄筋継手協会規格 JRJS0005
鉄筋溶接継手工法標準仕様書

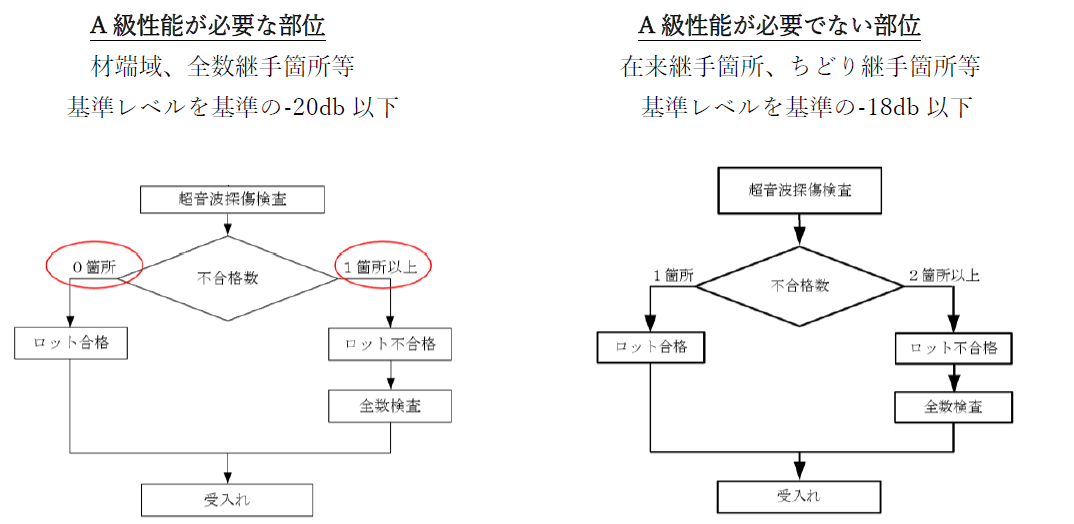

継手箇所の A 級継手性能の必要箇所か否かにより検査方法が異なります。

○日本鉄筋継手協会規格 JRJS0005 参照
※当工法は自主的に-24db と定めていますが上記を参照していただいても問題ありません。

現場での検査実施状況を記録します。

超音波探傷検査会社の報告書、自主管理表と併せて品質管理書類として御使用ください。

引張試験等のテストピース抜き取り時に於ける写真管理例を以下に記載します。

順番	電板配入例	説明
①	抜き取り前状況 ○○工区△△箇所 D-○○+D-○○	全体が判るよう撮影。抜き取る試験片を明示しておけば良い。
②	抜き取り切断状況	冷間鋸筋切断機使用等。切断機名称も記入しておけば良い。
③	抜き取り完了	抜き取った箇所が判るように撮影。抜き取った試験片も置いておけば尚良い。
④	再溶接前溶接冶具固定状況	再溶接前の冶具固定した写真。ルート間隔も撮影すれば尚良い。
⑤	再溶接状況	再溶接作業中を撮影。無風時でも突然の風を考慮して風除け等を使用する。
⑥	再溶接完了	溶接治具を外した後に全体が判るよう撮影。抜き取った箇所を明示しておけば良い。

引張試験の試験報告書、自主管理表と併せて品質管理書類として御使用ください。

溶接作業完了後の写真管理（例）を以下に記載します。

黒板記入例
鉄筋溶接継手工法溶接技能者資格確認氏名溶接太郎資格No A00100Z 施工日　年　月　日	全体で写真溶接技能者、黒板、資格書を共に撮影。
	資格証をアップで撮影。
鉄筋溶接継手工法溶接技能者資格確認氏名溶接太郎資格No A00100Z テストピース SD000 D-00＋D-00 本施工日　年　月　日	抜き取りをした場合は試験材と黒板で撮影。
